模压成型耐火砖后还需要进行去除水分，烧制等，其中在模压成型阶段，模压设备对耐火砖的成型有很大的影响，也经常会出现各种问题，我们来看下模压成型耐火砖生产常见的问题。

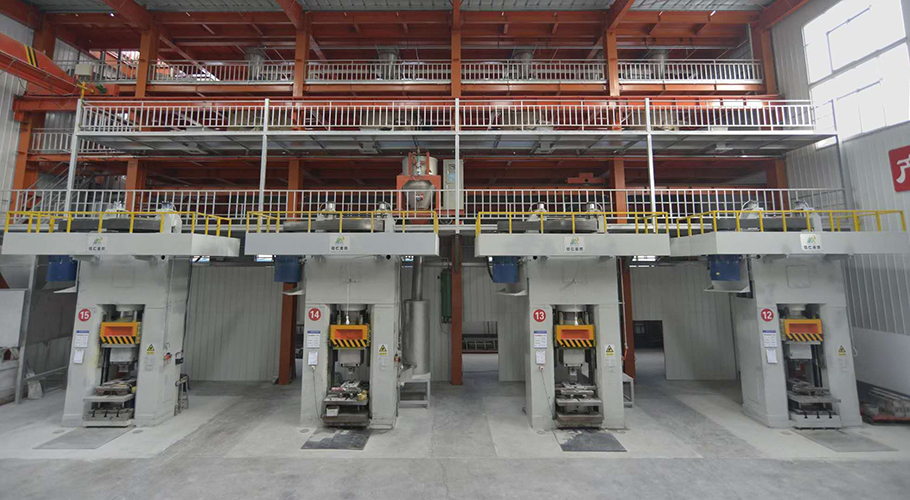

压力机

如果模具与坯料接触部分的硬度不够均匀，在使用中就会出现软点，从而造成坑洼和波形槽，致使出砖过程中砖坯出现层状裂纹;如果模具硬度太低，则磨损厉害，相对应的砖坯断面因之加大；出砖时，当加大的砖坯断面通过断面较小的部位时，砖坯受到相当大的挤压力而产生树枝状发裂或嘴边裂纹;如果模具的刚度不够，砖坯会反复受到模具的弹性作用而造成纵向裂纹。

如果模具的强度不够，则不仅会很快破损，而且底板或冲头的变形也会造成砖坯的扭曲;如果模具的光洁度不够，则会加大顶砖的阻力，同时会因耐火砖砖坯的上下压力差的加大而加大了砖坯的密度差。因此，模具的材料选择、设计和加工是非常重要的。

一般要求模具具有高的耐磨、耐压、抗冲击性能。从强度、硬度和韧性综合考虑，目前耐火材料厂用于钢模具的材质主要是碳素钢和合金结构钢、工具钢、轴承钢等。

用这些材料加工的模具，须经化学热处理和淬火处理。淬火过程可能使模具产生内应力，因此在通常情况下，在200~350℃较低温度下作回火处理

就模压成型耐火砖砖坯的内部组织而言，荣盛耐材常遇到的问题

(1)坯体压裂(或叫层裂)，这是在加压过程中所形成的垂直于加压方向的层状裂缝。造成这种现象除了模具上的原因外，主要是由于坯料中的空气未得以排出所致。当坯料水分过高时尤其容易产生这种层裂;另外，细粉过量、结合剂过少、以及压力过高等不合理的工艺参数也是造成层裂的因素;

(2)坯体密度不均。究其原因，是由于坯料受压时，颗粒与颗粒之间、颗粒与模壁之间存在着摩擦阻力，阻碍了压力均匀地传递而造成坯体各部分受压不均匀，致使各部分的密实度不一样。另外，坯料的装填高度与受压面积之间的比例(H/D)大小，也是造成密度不均的重要因素。如图2所示，越大，压力的传递就越不均匀，在加压方向，压力由加压面起沿坯体高度依次降低，坯体的密度分布相应由紧密到疏松;如果用双面加压，则坯体的密度呈两头密而中间疏。因此，要减小成型坯体的密度差，就需要注意模具的设计和成型加压方式。

如果需要高铝砖 耐火砖或者需要定制都可以联系我们荣盛耐材主营业务为研发生产定形、不定形耐火材料，并承担各种高温窑炉的优化、安装、施工、烘炉等整体承包业务。公司在循环流化床锅炉、汽化炉、沸腾炉、垃圾焚烧炉等各类炉型结构拥有先进的优化理念，在窑炉构造、设计、改进、施工、烘炉和保温等方面积累了丰富的经验，形成了贯穿高温窑炉全生命周期的服务链条。目前拥有年产8万吨定形耐火材料生产线和年产5万吨不定形耐火材料生产线，全部为全自动智能化生产线。产品涵盖重质定形、不定形，轻质定形、不定形等系列，广泛应用于电力、冶金、有色、石化、建材等领域，并远销到欧洲、美洲、大洋洲、东南亚、中东等世界70多个国家和地区。
