磷酸盐结合高铝砖是水泥窑常用的耐火砖，其具有高温抗压强度高，热震稳定性较好，耐磨损率低的特点，应用范围比较广泛，下面我们来介绍一下水泥窑用磷酸盐结合高铝砖。

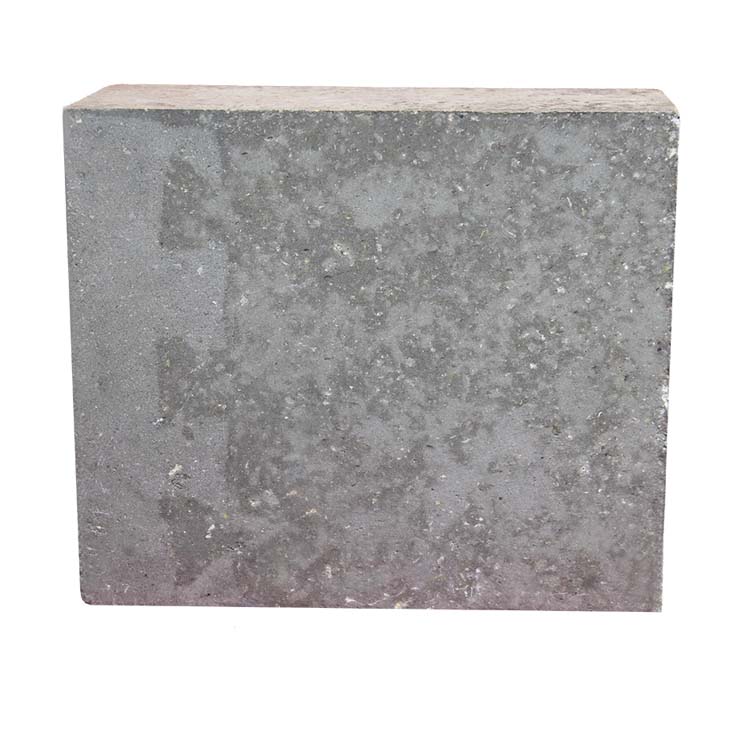

磷酸盐结合高铝砖

磷酸盐结合高铝砖理化指标为:耐火度≥1970℃，2kgf/cm2荷重软化点温度大于1350℃，体积容度≥2.75g/cm2，常温抗压强度≥61.8MPa。

1、结构特性

磷酸盐结合高铝矾土熟料中含有大量的α~Al2O3，当它与磷酸相混合，在0℃~120℃时，开始结合，在124℃~427℃范围内，生成磷酸铝和焦磷酸盐，在510℃时则大部分生成磷酸铝，成为高铝砖的连接骨料，AlPO4具有SiO2的空间骨架结构，[PO4][AlO4]均为四面体结构。根据1947年“汤姆生定律”高温形成的磷酸盐中铝趋向于四次方组合。在低温或高压下形成的硅酸盐中铝趋向于六次方组合。因此，在＜1500℃磷酸铝未分解以前具有稳定的结构，这种稳定结构在1500℃以下具有化学稳定性，耐磨损性、热稳定性及高温强度较大等特点。

2、热力学特性

磷酸盐结合高铝砖中Al2O3含量一般在80%以上。因此，Al2O3在化学热力学性质上就起着主导作用。CaO对氧的亲和力大于Al，Si则小于Al，但从CaO~Al2O3~P2O5的相图分析，在1440℃才能形成共熔物，这就为预热带、分解带、冷却带使用磷酸盐结合高铝砖提供了理论依据。

3、化学稳定特性

磷酸盐结合高铝砖其主要矿物成分的结构呈方石英型的AlPO4，此种物质在分解成AI2O3之前是稳定的，但在较高温度下，其机械强度稍有降低，这是因为在1500%以上AlPO4逐渐分解所致。其分解性质如表1。表1AlPO4的分解性质

水泥窑用磷酸盐结合高铝砖就介绍到这里，如果你需要磷酸盐结合高铝砖，不管是普通的还是特种的，荣盛耐材这边都货源充足，可以在线咨询。
